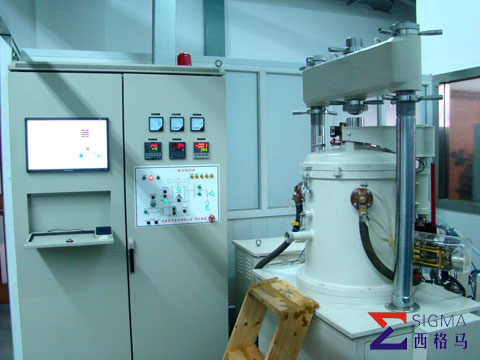

熱壓燒結爐由爐體、爐蓋、保溫桶、熱壓裝置、發熱體和電源、真空系統、水冷卻系統及測溫系統等組成。

　　（ 1 ） 爐體全部采用不銹鋼制造，為雙層結構，分內外桶體，爐底封頭采用旋壓工藝加工。因?yàn)闊釅貉b置產生的力要由爐體承受，爐體必需具有很高的強度和足夠的剛度，在外力和高溫下不得變形。爐底動密封裝置的固定座中心線與爐體上法蘭盤必需垂直，以保證下頂桿運動的直線度。動密土封裝置固定座有良好的冷卻條件，以延長密封件的使用壽命。

　　（ 2 ） 爐蓋由爐蓋體、舉起油缸（在圖上未標出）和上壓頭組成。爐蓋為雙層結構，為承受下頂桿傳遞的壓力，必需具有足夠的強度和剛度。上壓頭的下端工作時處于高溫區，必需強制冷卻。

　　（ 3 ） 保溫桶由隔熱桶、反射桶、保溫層及桶體組成，分別用石墨、鉬片、石墨氈和不銹鋼制作。用鉬片制作的反射桶主要抵御由發熱元件產生的輻射熱，以免損害保溫層和爐體。

　　（ 4 ） 熱壓裝置由液壓站、油缸、舉起油缸、下頂桿及控制器組成。液壓站有兩路壓力輸出，一是驅動爐蓋上下運動，二是驅動熱壓油缸運動。熱壓油缸的控制有兩種方式，手動或自動。自動運行時，可根據設定的壓力自動保壓，使制品始終處于恒壓狀態。油缸運動的速度調節范圍為 50——300mm/min 。熱壓油缸在有載工作時必需具有較高的穩定性，不能抖動。
