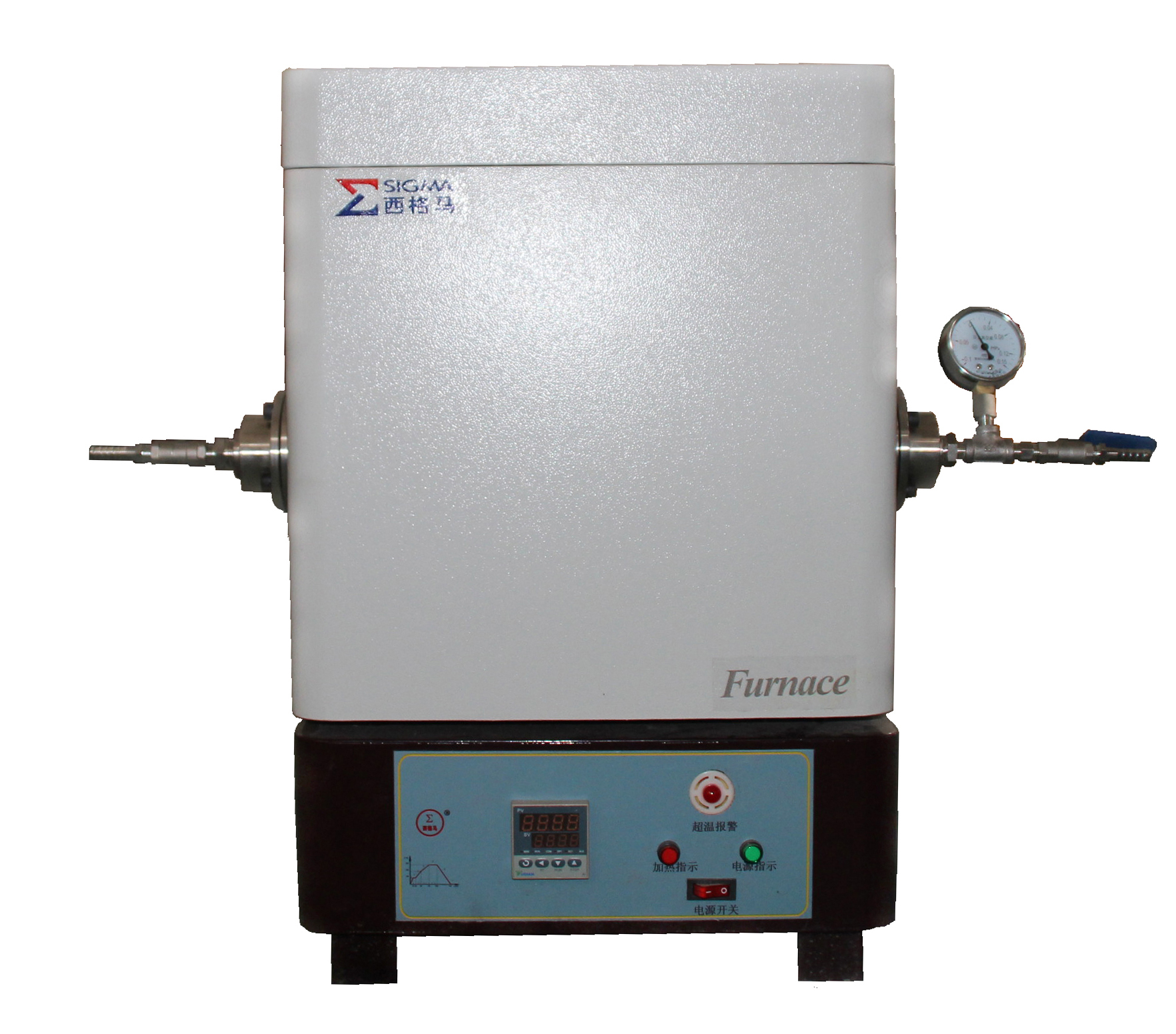

此方法是將管式電阻爐爐體、控溫熱電偶及控溫顯示儀表作為一個整體，進行整體的現場校準。根據日常校準工作的需要，本校準方法適用于***高工作溫度為1600℃的管式電阻爐。
(1)校準項目
管式電阻爐的校準項目主要包括溫度偏差和溫度均勻度。
(2)校準裝置的組成
所使用的標準器及配套設備有標準熱電偶、標準顯示儀表(直流電壓測量儀器)、數字溫度計、補償導線和轉換開關。
(3)校準步驟

　　管式電阻爐***好在爐膛未裝爐料(空載)的情況下測量，如果有爐料應該和客戶交代清楚，使用的標準器必須是經過檢定合格的。

　　①標準熱電偶的安裝
在斷電的前提下將標準熱電偶由測量口插入，把熱電偶測量端放到中心樣品分析位置，將***好地反映爐內工作區域的真實溫度。將熱電偶的參考端與標準顯示儀表輸入端連接，數字溫度計放在參考端旁邊，用于得到參考端的補償溫度。在測量口要用石棉堵嚴，以防漏熱。

　　②測試點的位置

        在中間和兩端位置插入測溫熱電偶測試點的位置可適當調整，通常放置在電阻爐的中心位置處，或標準熱電偶和被校管式電阻爐熱電偶的測量端

　　一般新購的管式電阻爐校準溫度點應選擇使用范圍的下限、上限溫度，使用中的可選擇上下限間的任意溫度，也可根據用戶需要選擇實際常用的溫度點，從而也方便進行溫度均勻度的校準。

　　④溫度校準

將被校準管式電阻爐的溫控儀設定到所要求的標稱溫度，通常由低溫到高溫，使電阻爐正常工作，穩定后開始讀數，每2min記錄所有測試點的溫度1次，在30min內共測試15次。測量得到的數值進行修正后即為實際溫度，對于體積較小的電阻爐，可只校準管式電阻爐的溫度偏差。

       ⑤數據處理

a.溫度偏差的計算
    Δt=td-t0
    式中:Δt——溫度偏差，℃；td——被校管式電阻爐溫控儀顯示(指示)平均溫度，℃；t0——標準熱電偶在中心點n次測量的平均值，℃。
